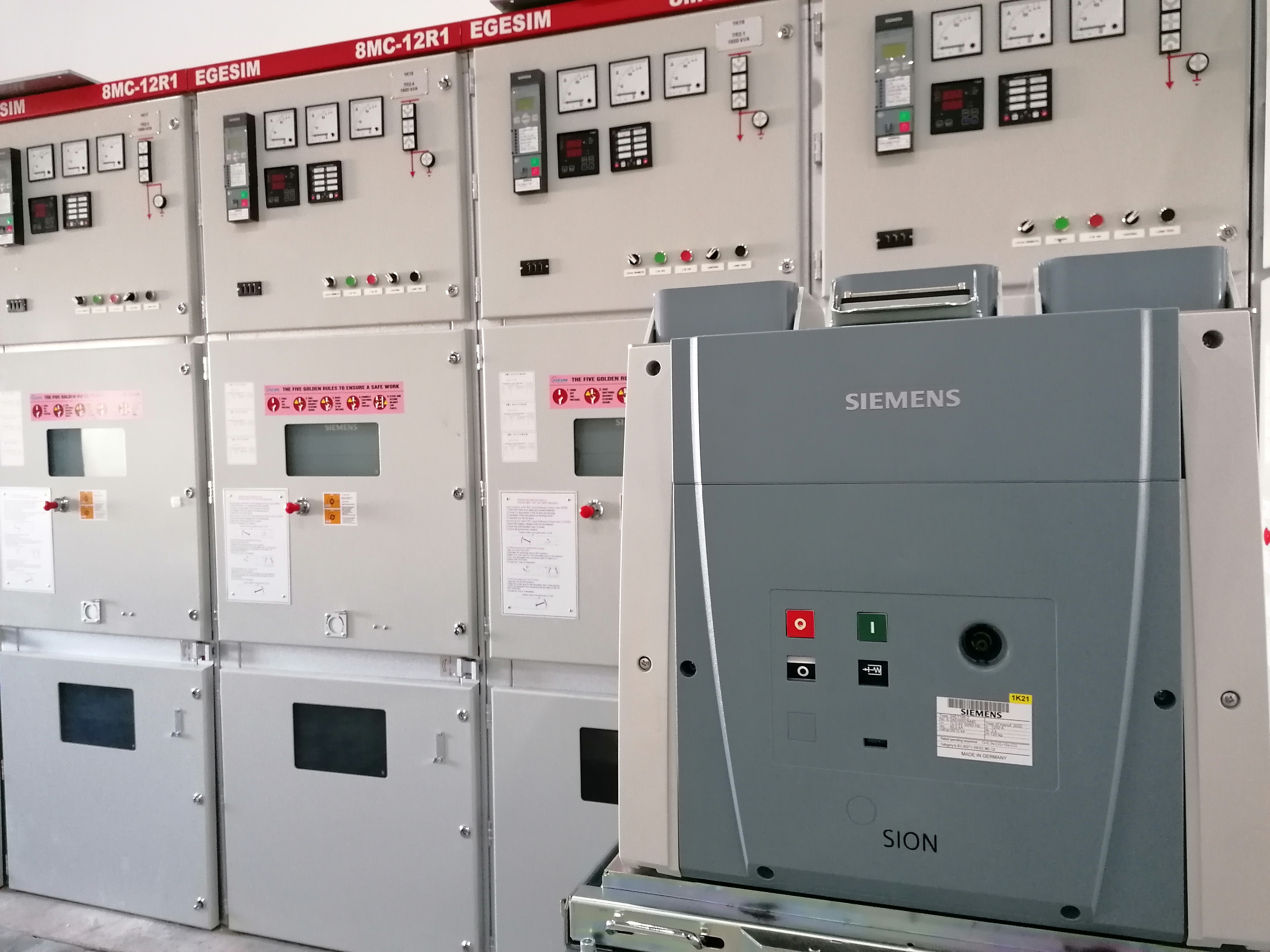

8MC 12-40,5kV Metal Clad Mittelspannungs- Schaltschaltanlagen in Einschubtechnik
8MC 12-40,5kV Metal Clad Mittelspannungs- Schaltschaltanlagen in Einschubtechnik
  • Diese Mittelspannungsschaltanlagen mit eingesetzten Vakummschaltern als Einschubsysteme (als Wageneinschub) mit metal abgeschottetenTeile (‘Metal Clad’) werden nach IEC 6271-200 Normen als typgeprüfte Schaltanlagen gefertigt
  • Diese luftisolierten Schaltanlagen mit metallischen Zwischenräumen bestehen aus 4 verschiedenen metallgekapselten Feldern für minimale Brandlast. Mit eingesetzter Vakuumtechnologie werden auch höchste elektrische und sicherheitliche Aspekete und Anforderungen erfüllt.
  • Durch relativ einfache Montageaufbau und der Einsatz von Wageneinschubtechnik kann bei Bedarf sehr schnell auf den Leistungsschalter in der Schaltanlagen zugegriffen werden.
  • Durch diese Eigenschaften werden hohe Betriebssicherheiten ermöglicht.

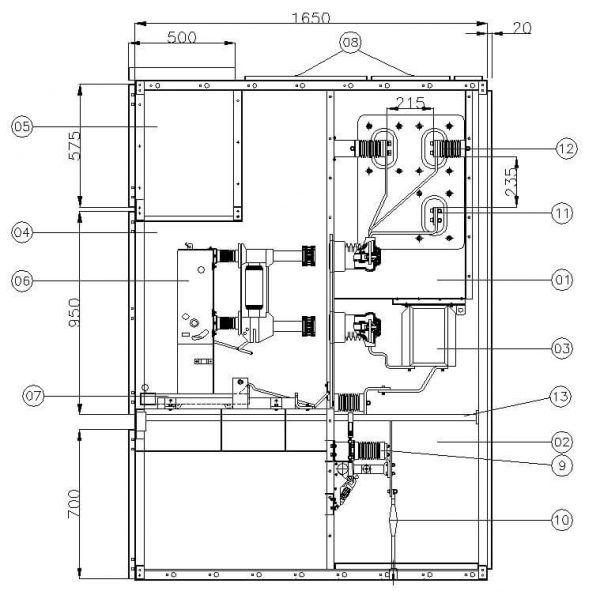

8-MC–Metal-Clad-600x591
  1. 01 – Hauptsammelschienenraum
  2. 02 – Mittelspannungskabelraum
  3. 03 – Stromwandler
  4. 04 – Vakuumschalterteil
  5. 05 – Niederspannungsteil
  6. 06 – Vakuumleistungsschalter
  7. 07 – Einschub für Leistungsschalter
  8. 08 – Druckentlastungsöffnungen
  9. 09 – Einschaltfester Erdungsschalter
  10. 10 – Mittelspannungskabelanschluss
  11. 11 – Trennteil (Isolator)
  12. 12 – Stützisolator
  13. 13 – Trennteil für Erdung
