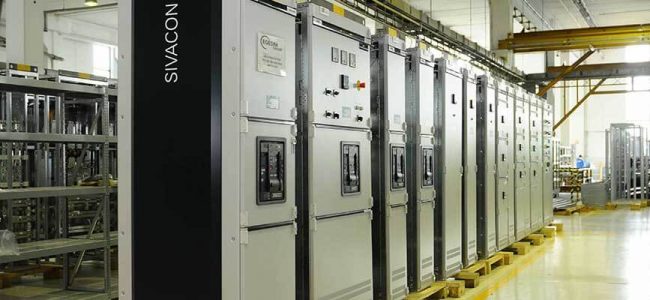

SIVACON S4

EGESIM firması 2013 yılından itibaren, 4000A’e kadar olan dağıtım sistemlerinde ekonomik çözüm sağlamak amacı ile Sivacon S4 serisi pano üretimi yapmaya başlamıştır. Sivacon S4 panolar modüler yapısı ve montaj çeşitliliği sayesinde her türlü çözüme cevap vermektedir.

Panoların tasarımları müşterilerimizin talepleri doğrultusunda lisanslı Siemens-Simaris programı ile tarafımızdan yapılmaktadır. Bu programın verilerine göre panoların saç aksam imalatları Siemens tarafından, birleştirme ve montaj işleri tarafımızdan yapılmaktadır.

GENEL;

Maksimum güvenlik, çekici bir tasarım, ideal ve ekonomik bir çözüm sağlayan Sivacon S4 serisi panolar tip test sertifikalı (TTA), iç ark testinden başarı ile geçmiş,  form 1’den form 4b’ye, IP30’dan IP55’e ve 4000A’e kadar,  konut ve endüstriyel binalar için çözümler sunmaktadır.

Anma izolasyon gerilimi (Ui) 1000V,
İşletme gerilimi (Ue) 690V’a kadar,
Ana bara akımı (I) 4000A’e kadar,
Kısa süreli anma dayanım akımı 100kA (1sn)
Anma darbe dayanım gerilimi (U imp) 12kV
Bölümlendirme form 1’den form 4b’ye kadar (IEC 60439-1)
Renk RAL 7035
Koruma derecesi IP30’dan IP55’e kadar (According to IEC 60529, EN 60529)

Öne çıkanlar;

  • Tip test sertifikaları (TTA) ile maksimum işletme güvenliği,
  • İç ark testleri ve ark bariyerleri ile personel güvenliği,
  • Form 1’den form 4b’ye kadar bölümlendirme imkanı,
  • Modüler yapısı sayesinde montaj yerine uygunluk, esneklik ve genişletebilme imkanı,
  • Yüksek kaliteli endüstriyel tasarım,
  • Değişken bara pozisyonları,
  • Üstten / alttan kablo veya busbar ile giriş/çıkış imkanı,

STANDARTLAR;

AG Anahtarlama ve kontrol grubu testi IEC 60439-1 (TTA) DIN EN 60439-1 (VDE 0660 Part 500)
İç hata tepki testi (iç ark) IEC 61641, VDE 0660 Part 500, Supplement 2 (Ue up to 400 V, Icw up to 50 kA, t = 100 msec)
Koruma derecesi testi IEC 60529
İç bölümlendirme test IEC 60439-1
