Orta Gerilim Motorları İçin Yol verme Panoları

7,2 kV ve 12 kV Kompresör Motorlarına Oto Transformatör ile Yol Verme

Oto Transformatör ile yol verme yönteminde amaç, yol verme esnasında şebekeden çekilen akımı azaltmak ve böylece yol verme esnasında motorun bağlı olduğu şebekede aşırı gerilim düşümleri meydana gelmesini engellemek, diğer motor ve cihazların bu aşırı gerilim düşümlerinden etkilenmesini önlemektir.

Yol verme; üç şalter ile üç aşamalı aşağıda tarif edildiği gibi yapılır.

Yol verme başlamadan önce Q3 şalteri kapalı, Q1 ve Q2 şalteri açık konumdadır.

1.aşama: Q1 şalteri kapatılarak motora kısmı gerilim ile yol verilir.

2.aşama: Motor yeterince hızlanarak, sekonder devir sayısının %85-95’ine eriştikten sonra, oto transformatörün yıldız noktasındaki Q3 şalteri açılarak uyarma akımı kesilir.

3.aşama: Üçüncü aşamada da motor iyice hızlandıktan sonra Q2 şalteri kapatılır. Böylece Q1 ve Q2 şalteri üzerinden motora tüm şebeke gerilimi uygulanmış olur.

Bu üç aşamalı yol vermenin otomatik olarak akışın sağlanması bir PLC yardımı ile yapılmaktadır.

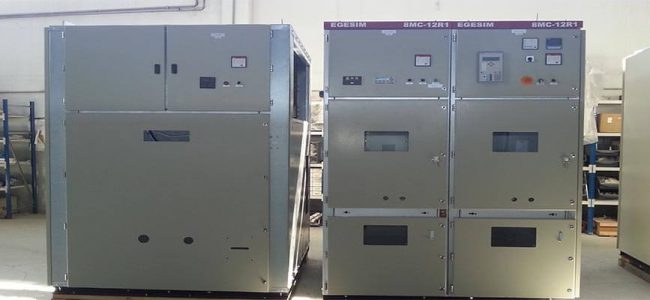

Sistemde EGESİM imalatı 12 kV Metal Clad çekmeceli tip panolar kullanılmaktadır.

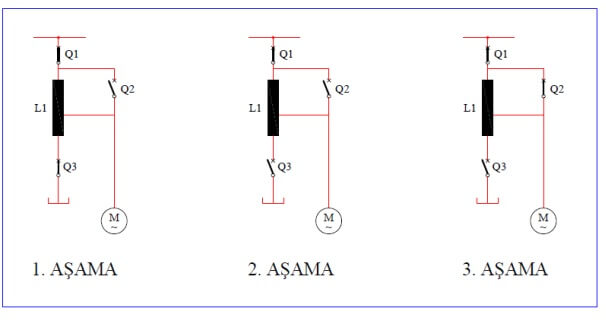

Oto Transformatör ile Yol Verme Prensip Şeması :
