Elektrik Ark ve Pota Ocağı Trafoları için Özel OG Panoları

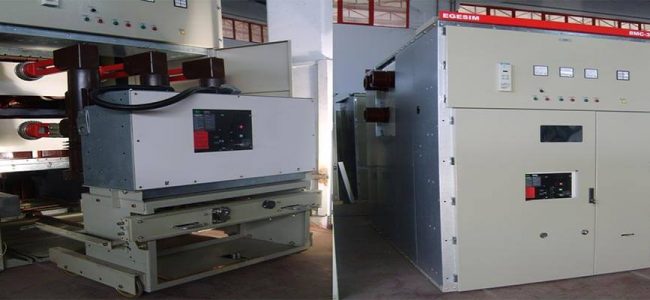

Döküm Ocaklarının Kontrolü için Vakum Kesicili  Orta Gerilim Hücreleri

Döküm Ocak transformatörlerinin akımlarını kontrol amacı ile dizayn edilmiş 36 kV – 40,5 kV gerilim seviyelerinde 1250A – 4000A akım kapasitesi aralığında Vakum Kesicili panolar, Ocak besleme hattında ekipmanlara zarar verebilecek aşırı gerilim oluşunu önler.

Bu sistemde girişlerde gerilim Transformatörü, motorlu veya el kumandalı Ayırıcı, Akım Transformatörü, Vakum Kesici, Topraklama Ayırıcısı, koruma ve kontrol cihazları kullanılmaktadır.

Bu sistemde kullanılan Vakum Kesiciler Döküm ocakları için geliştirilmiş yüksek açma – kapama ömrüne sahiptir.

Kesicinin mekanik ömrü 30.000 mekanik anahtarlama işlemidir, Her 10.000 şal terleme sonrası bakım yapılarak 60.000 şal terlemeye ulaşılır.

Kesici kutupları her 30.000 şal terlemeden sonra değiştirilmelidir.

Vakum Kesici teknolojisi ile uzun süre yüksek performans sağlanmıştır.

Vakum Kesiciler için özel bir bakım gerekmez. Ark Ocakları ağır işletme şartlarında olduğundan basit bir bakım yapılması tavsiye edilir.

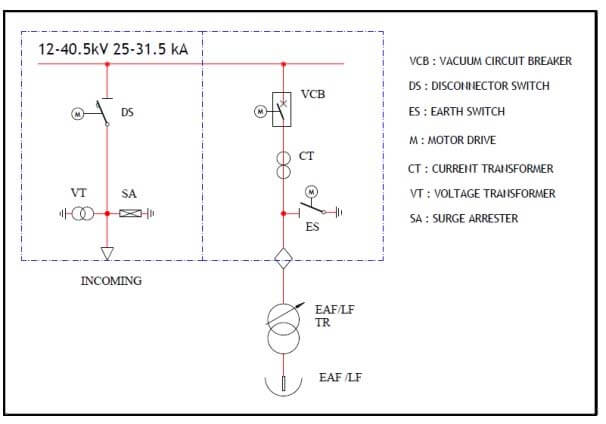

Döküm Ocak Kontrol Hücreleri için Prensip Şeması :
